Компания Norbit расширила свой портфель многолучевых эхолотов, представив Winghead X – унифицированную гидроакустическую платформу, объединяющую весь набор функций, характерных для линейки Winghead в единой конфигурируемой системе.





Решение основано на модульной архитектуре Norbit и поддерживает батиметрию с высоким разрешением и сбор данных обратного рассеяния с разрешением в 0.5 градусов. Стандартная комплектация обеспечивает базовую конфигурацию, а дополнительные возможности могут быть активированы программно за счет покупки соответствующих лицензий без необходимости модификаций оборудования. Среди доступных опций – «дальнобойная» конфигурация, интегрированная или неинтегрированные GNSS/INS и расширенные функции обработки, такие как стабилизация по тангажу и рысканию.

Производительность в различных условиях съемки

Система разработана для работы в широком диапазоне глубин, с заявленной максимальной рабочей дальностью до 600 м. Испытания были проведены в шельфовых районах Италии.

В ходе испытаний возможность переключения частот позволила операторам корректировать производительность в зависимости от местных условий, используя более высокие частоты для повышения детализации при работе на мелководье и более низкие частоты для поддержания эффективности работы в условиях глубоководья. Технология изогнутых антенных решеток Norbit также обеспечило возможность электронного управления лучом, что позволяет расширить зону покрытия до ватерлинии без необходимости переустанавливать устройство.

Эффективность, мониторинг, гибкое обслуживание

Дополнительные функции, такие как работа в режиме двойной полосы, которая увеличивает количество лучей на один импульс, показали свою эффективность в повышении плотности зондирования или эффективности съемки в зависимости от требований проекта. Опция стабилизации движения помогает поддерживать стабильное покрытие в динамичных морских условиях, уменьшая изменчивость плотности данных.

Сбор данных обеспечивает ПО Norbit DCT, поддерживаемый веб-интерфейсом для просмотра 3D-облаков точек, обеспечивающим визуализацию в реальном времени и удаленный доступ для контроля проект. Устройство называют компактным и легким, что позволяет использовать Winghead X как для быстрого развертывания на судах, так и для стационарной установки на специализированных исследовательских платформах.

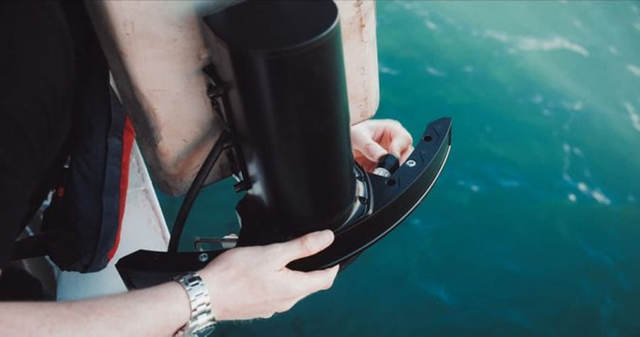

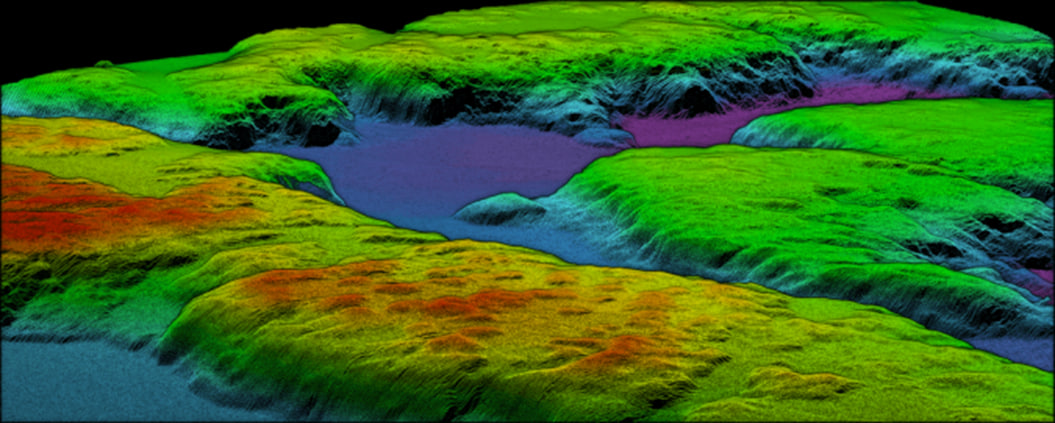

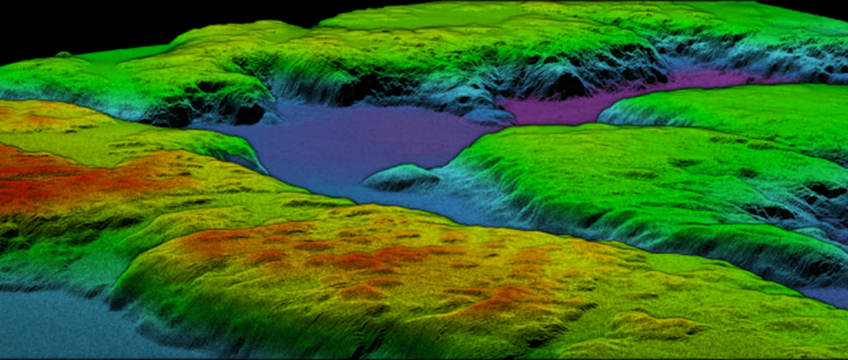

Фото Norbit: платформа Winghead X; обработанные данные, полученные с помощью Norbit Winghead X, показывают несколько перекрывающихся линий съемки в диапазоне глубин 60–100 м.

- -
