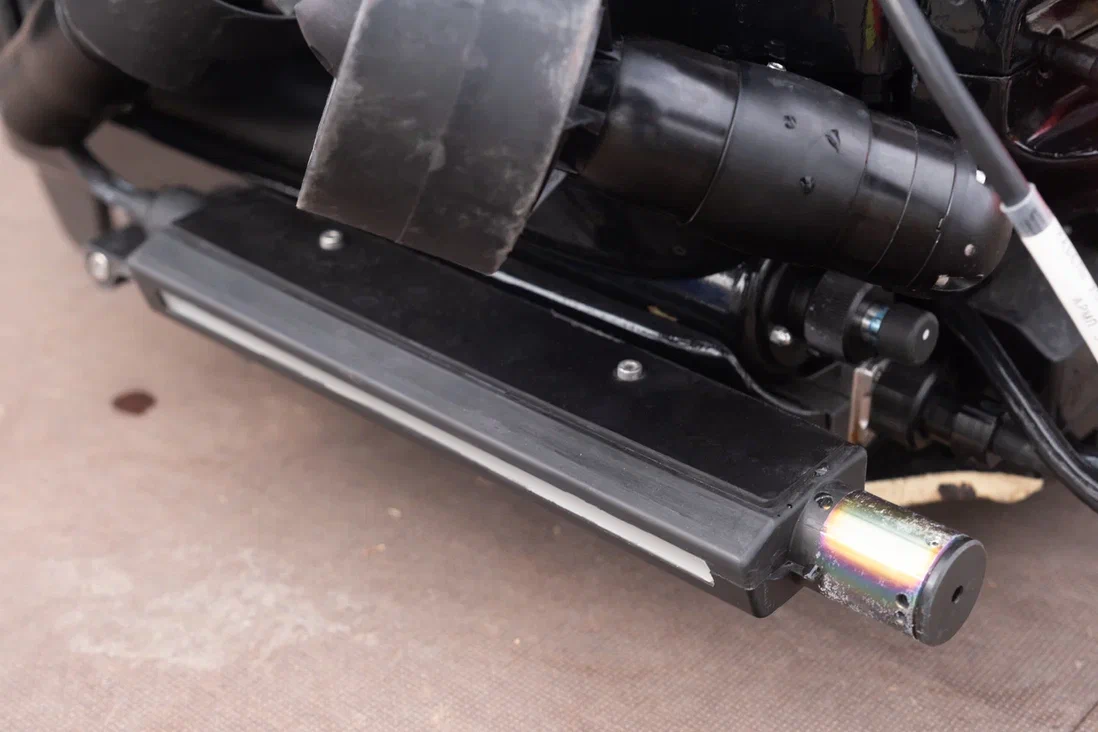

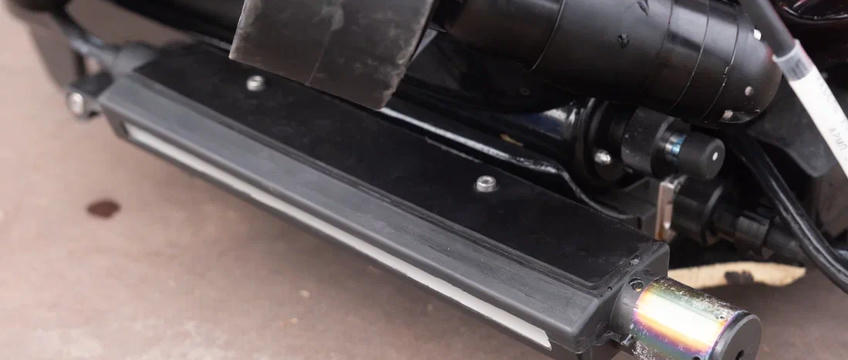

((Антенный модуль ГБО-1200 и модуль антенны альтиметра))



🎓 Гидролокаторы бокового обзора используют для поисковых операций, задач обследования, составления морфологических карт поверхности, картирования залегающих на дне объектов естественного и антропогенного происхождения.

Высокочастотные ГБО с рабочей частотой от 1 МГц и выше отличаются малыми габаритами и высоким разрешением. Их применяют тогда, когда необходимо тщательно обследовать уже выявленные проблемные объекты, найденные с применением других средств для быстрого поиска по большим площадям. Например, для выявления структурных деформаций на подводных частях причалов, мостов, дамб, плотин и других гидротехнических сооружений.

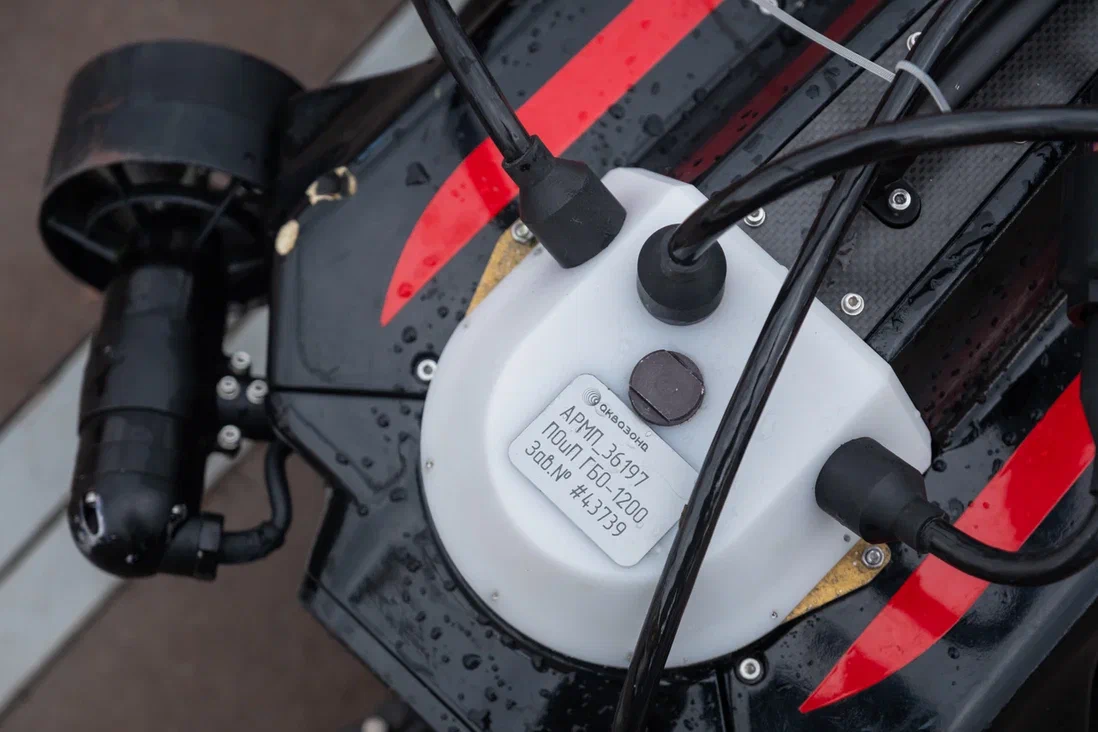

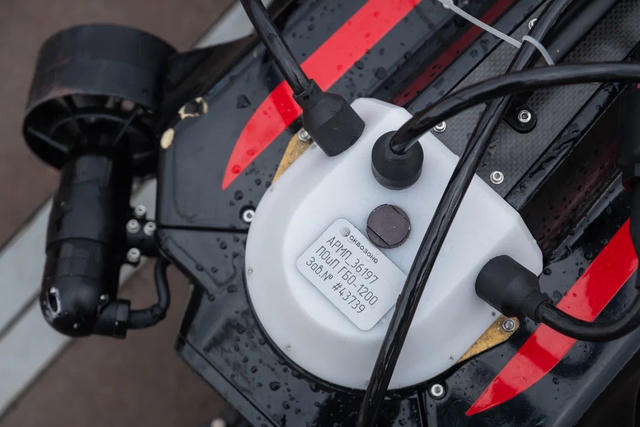

((прибор синхронизации и обработки данных и питания ГБО-1200, интегрированнй в конструкцию ТНПА))









ГБО-1200 - это новое российское изделие, гидролокатор бокового обзора высокого разрешения, спроектированный для интеграции с подводными и надводными роботами. Рабочая полоса частот 1100-1300 кГц позволяет получать изображения подводных объектов и рельефа дна с разрешением вплоть до 3,5 мм на рабочей дистанции в 10-15 м. Полезная особенность прибора - можно в онлайн-режиме изменять ширину полосы частот зондирующего сигнала, например, если необходимо увеличить дальность действия прибора (за рост дальности действия приходится «платить» некоторым снижением разрешения).

Производитель декларирует, в частности, гарантированное обнаружение с помощью ГБО-1200 объектов размером 17 х 17 х 10 см на наклонной дистанции до 30 метров. Например, с дистанции 5-15 м такое разрешение позволяет читать с помощью ГБО-1200 цифры, наваренные на стальной лист по ОСТ 5P.1192-95,   высотой 100 мм и шириной примерно 70 мм.

В стандартной комплектации ГБО-1200 состоит из двух цифровых антенных модулей ГБО, герметичного прибора синхронизации и обработки данных и питания (в комплект поставки также входят кабель интеграции, проверочный кабель, ПО и руководство по эксплуатации, опционально - еще и модуль антенны альтиметра, который можно подключить к одному из антенных модулей ГБО).

Опционально возможно подключение альтиметра: рабочая частота 950 кГц, луч шириной ХН 5,7°. Антенные модули ГБО можно крепить как на штангу, так и непосредственно на корпус надводного или подводного робота, что обеспечивает гибкость применения изделия - его могут применять как разработчики USV, ТНПА или АНПА, так и эксплуатанты парка готовых изделий, не оборудованных ГБО изначально.

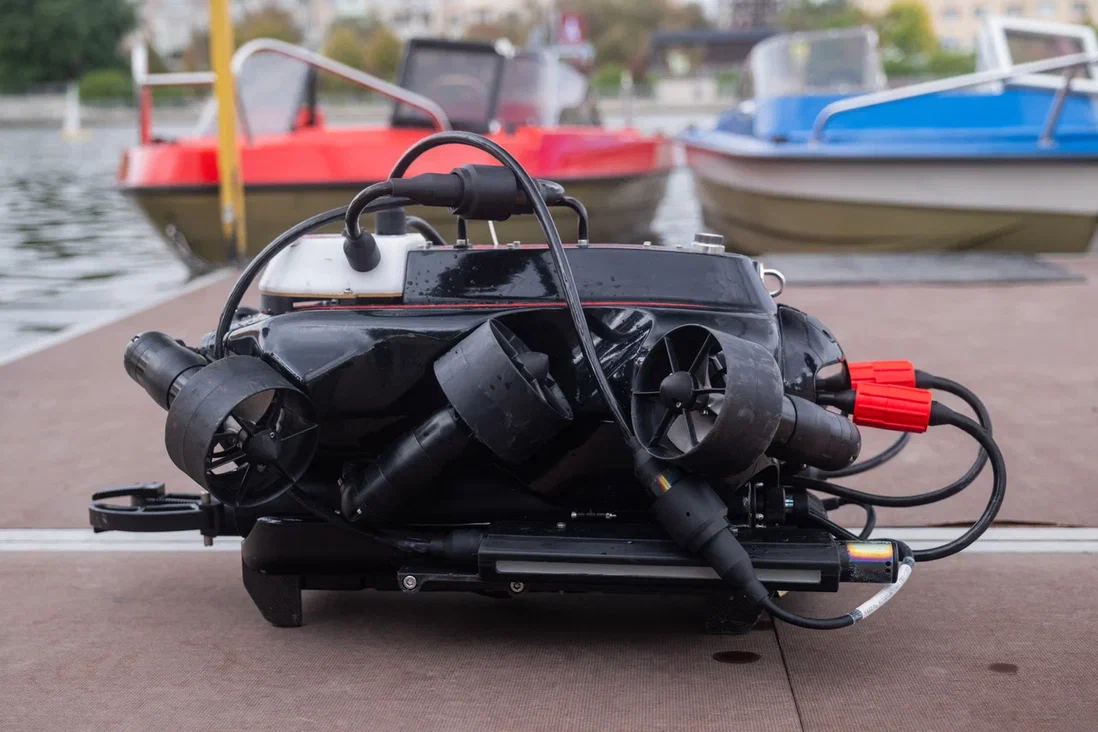

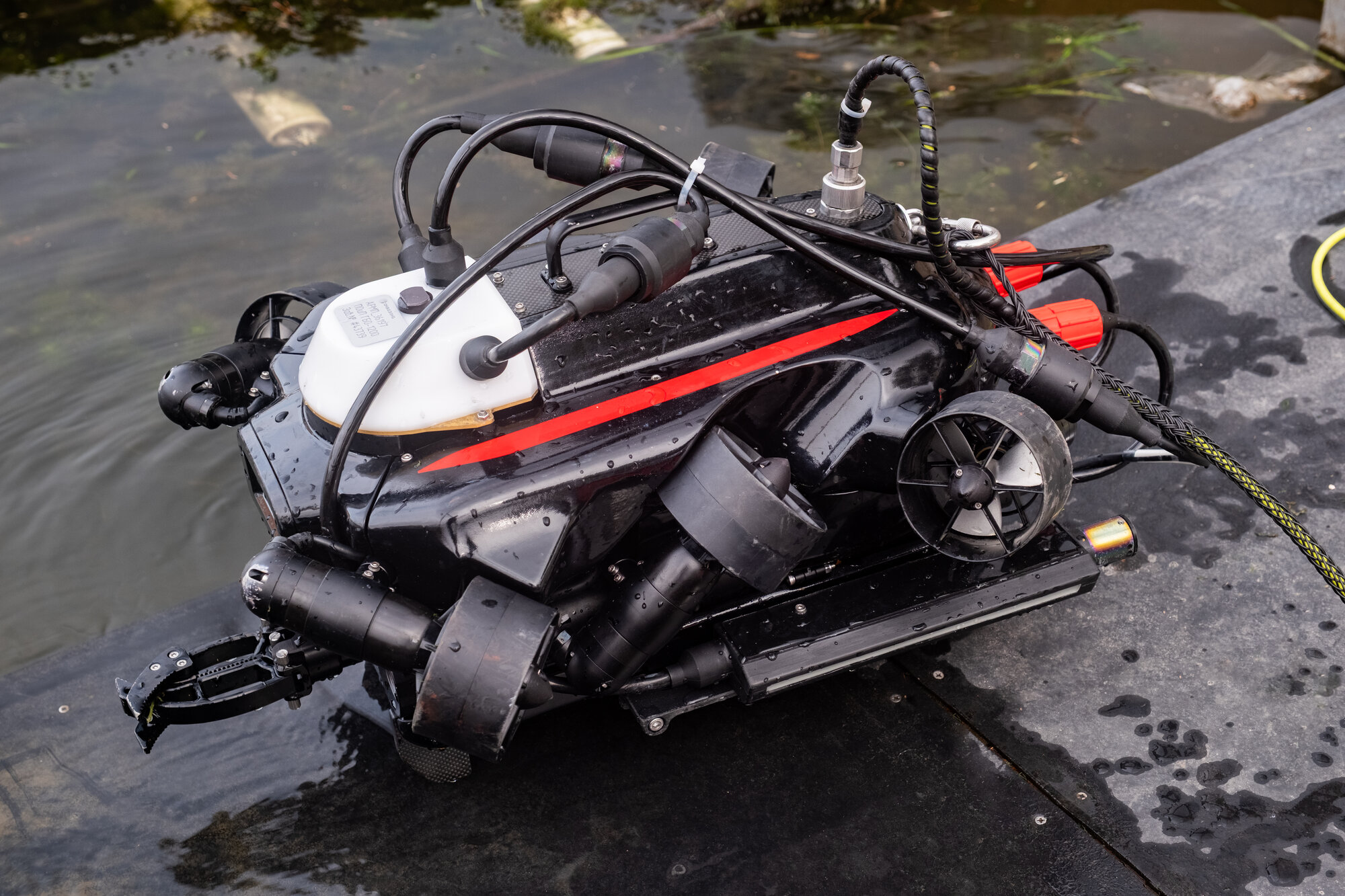

В акватории регаты компания Аквазонд   показала работу гидролокатора, установленного   на ТНПА Qysea FIFISH W6 NAVI компании Тазмар, которая в числе первых покупателей заказала сразу 10 комплектов ГБО-1200.

Интересующиеся могут посмотреть краткую спецификацию изделия, .pdf

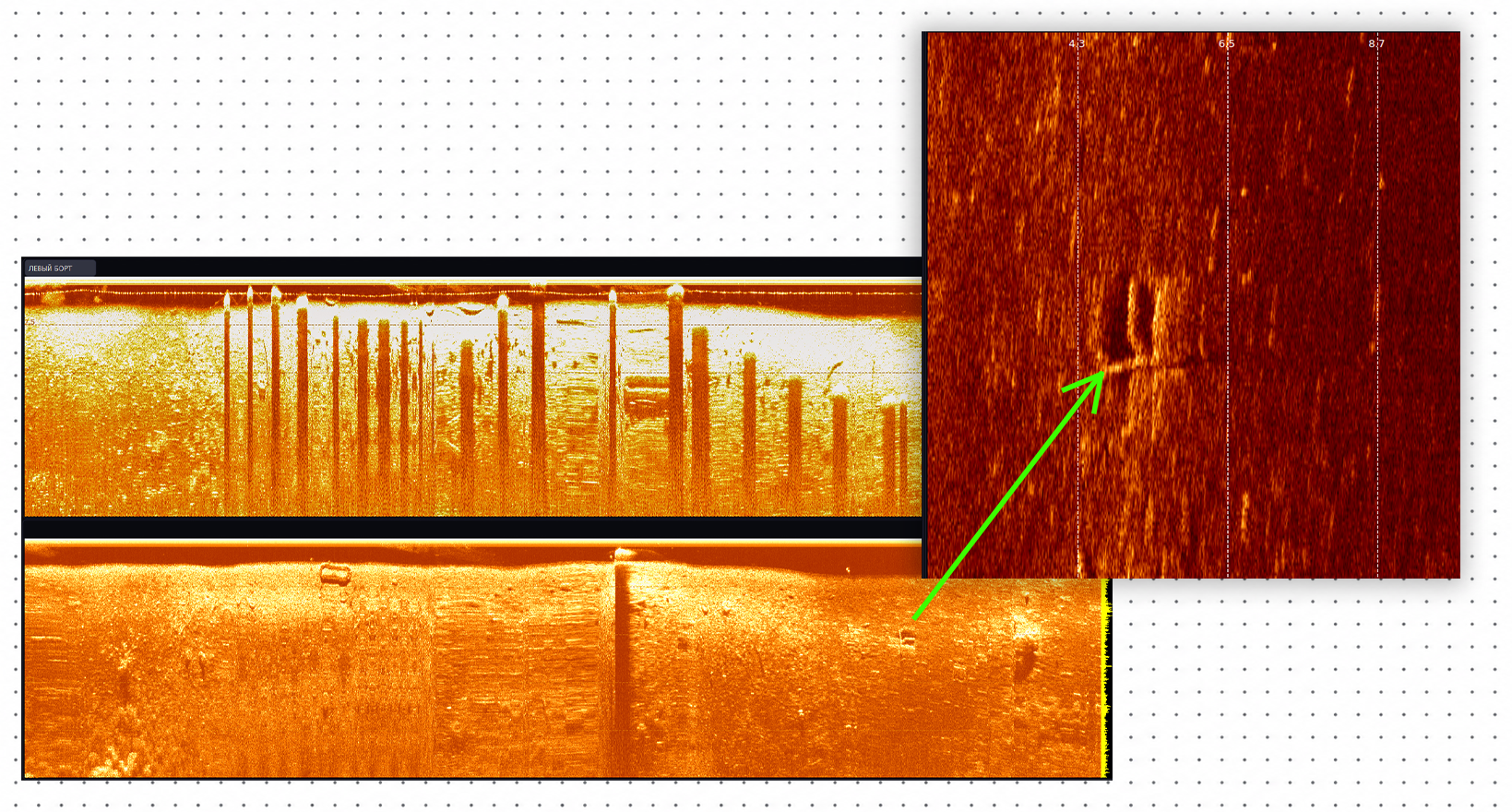

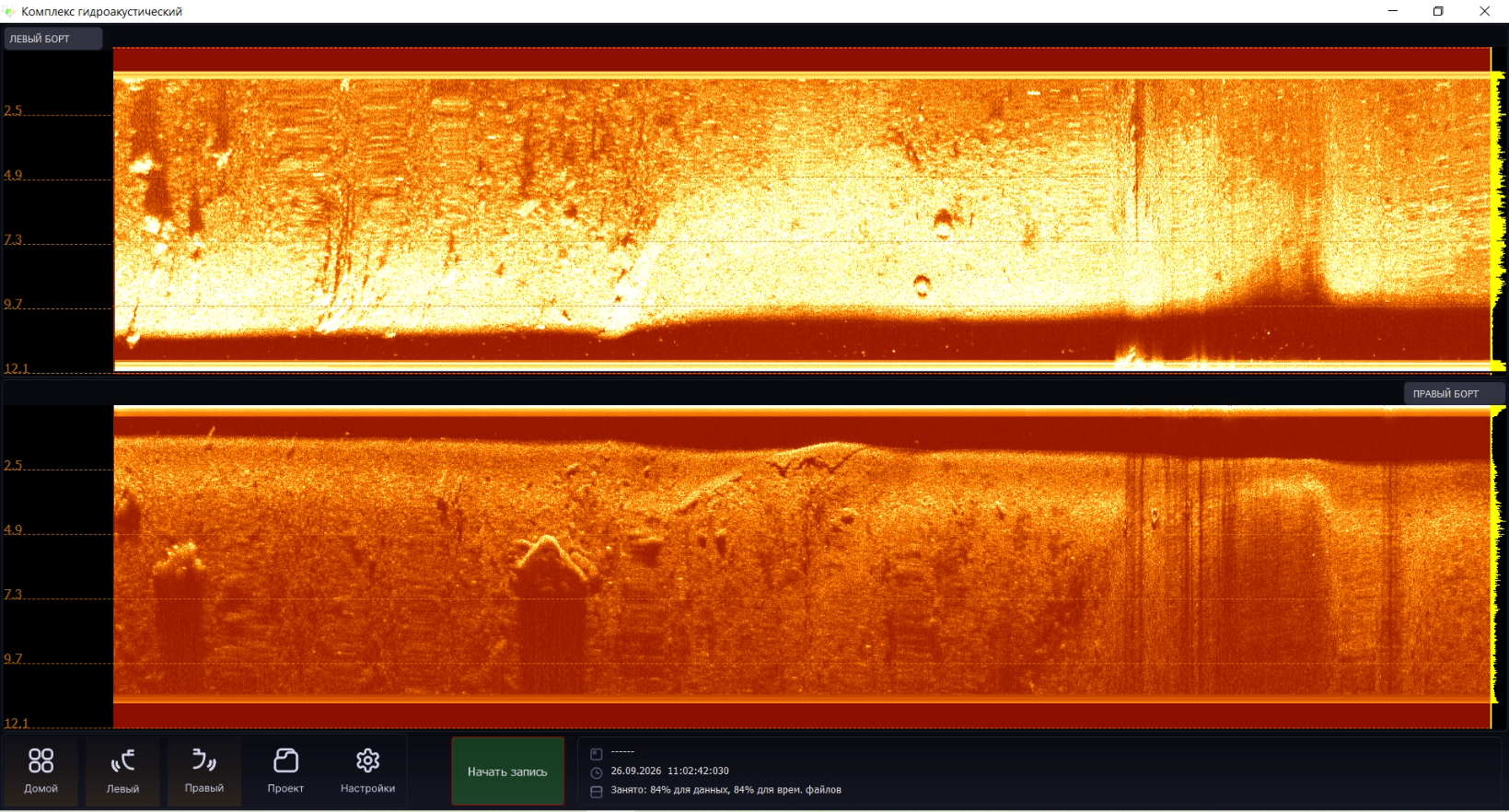

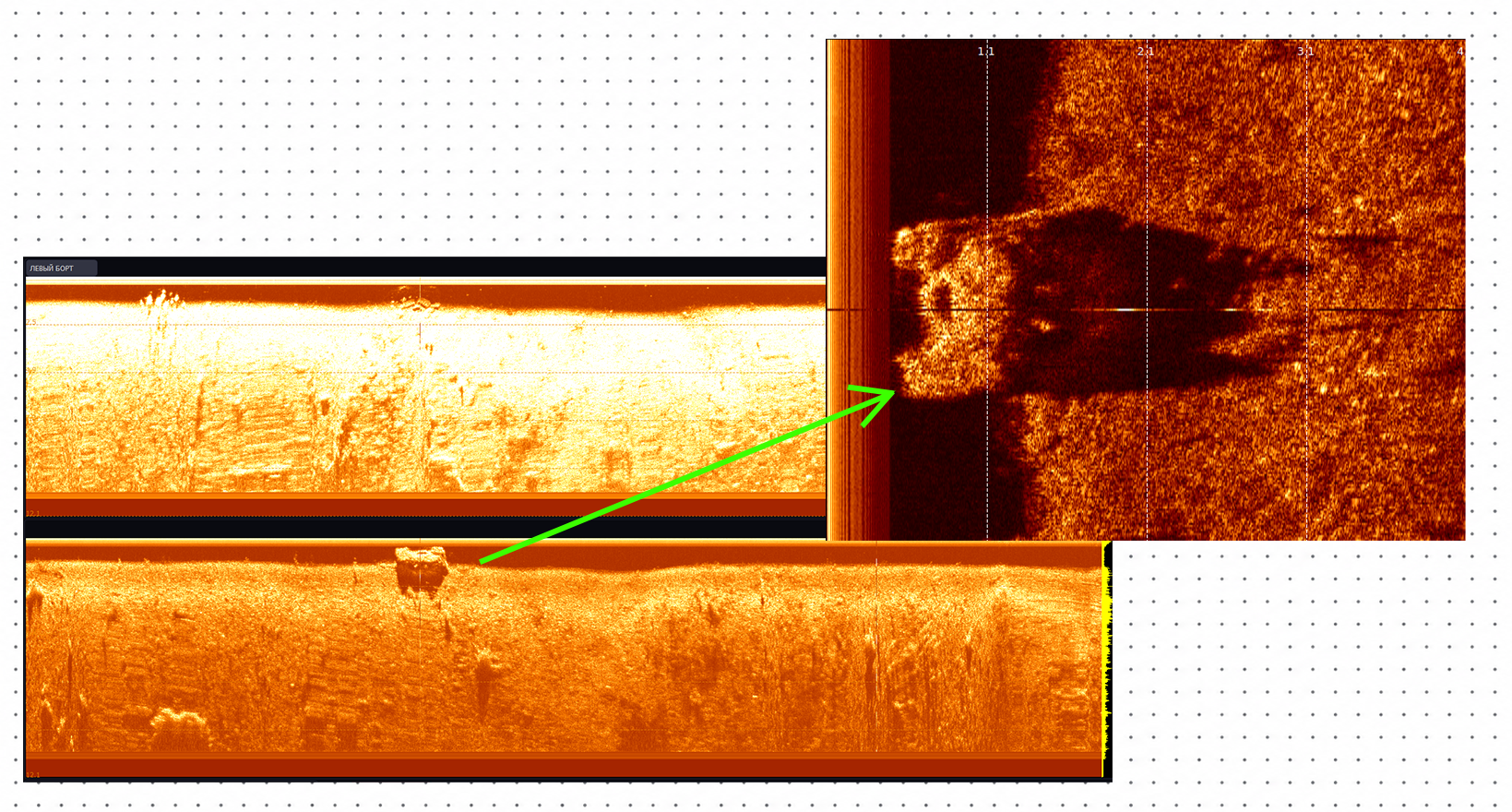

Примеры сонограмм
